💡这项突破是什么?
图1：(a,b) 单层VTe2 2√3×2√3相的STM原子分辨图和快速傅里叶变换图。图(a), U = +17 mV, It = 100 pA; 图(b), U = -30 mV, It = 100 pA. (c) 图(b)的放大图，上方为理想原子晶格。棕色为Te原子，青蓝色为V原子。顶层的Te原子被分为ABCD四类。(d) VTe2 2√3×2√3相的DFT原子结构。原子间距l和l’均缩短了约4%。

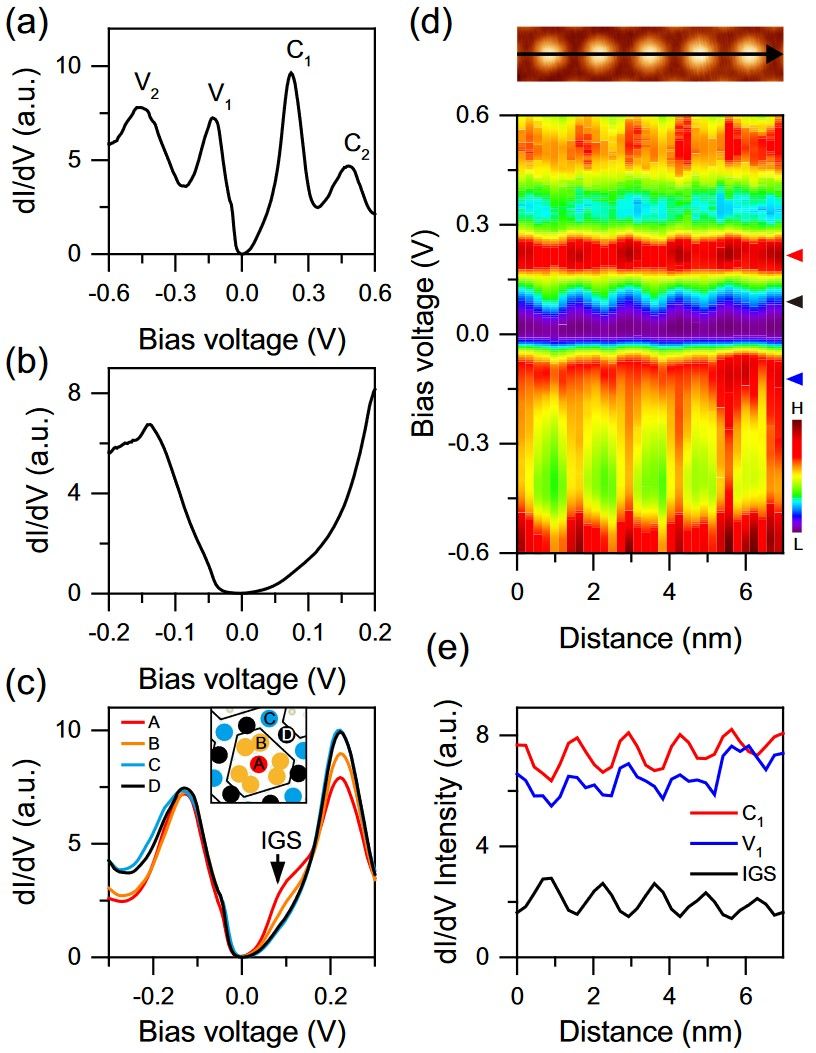

图2：(a)单层VTe2 2√3×2√3相的大范围dI/dV谱。(b)小范围dI/dV谱显示零电导能隙。(c) ABCD四个位置处的dI/dV点谱。(d)沿黑色箭头的dI/dV拉线。(e) C1, V1, IGS偏压下的dI/dV强度。
图3：(a) 沉积钾(K)原子后的STM形貌图。(b) K占据位置处的dI/dV谱。(c) 不同K原子覆盖度下，K未占据位置(C/D)处的dI/dV谱。
图4：(a) DFT计算的1T相VTe2能带结构。(b, c) DFT计算2√3×2√3 CDW相的能带结构。下方是对应的态密度(DOS)结果。
相关研究成果以“Observation of Electronic Strong Correlation in VTe2-2√3×2√3 Monolayer”为题于8月21日在线发表在《Physical Review Letters》 [W.-M. Zhao et al., Phys. Rev. Lett. 131, 086501 (2023)] 。该工作由南京大学李绍春课题组和中国科学技术大学朱文光课题组合作完成。南京大学李绍春教授负责课题的总体构思、实验设计以及样品的制备和表征，中国科学技术大学朱文光教授负责文章中的理论计算部分。南京大学物理学院博士研究生赵伟民和中国科学技术大学丁文隽博士为论文的共同第一作者，南京大学物理学院李绍春教授为论文的通讯作者。该工作感谢南京大学物理学院李建新教授和于顺利教授富有成果的讨论和建议，固体微结构物理国家重点实验室、人工微结构科学与技术协同创新中心、江苏省纳米技术重点实验室和合肥国家实验室的大力支持，以及国家自然科学基金委和科技部的经费资助。
文章链接：https://doi.org/10.1103/PhysRevLett.131.086501
