💡这项突破是什么?
Cu-3d和TM-d带间的相互作用是准确表征Cu-TM合金的形成能等性质的关键，GGA+U是一种高效调整TM-d带至正确的能量分布范围的有效方法，在Cu-TMs体系中的修正为提升GGA在预测合金性质方面的应用提供了指导，如准确预测结构的形成能和有序-无序转变的临界温度等。
固体所博士后赵静为论文的第一作者，王贤龙研究员为通讯作者。该研究得到了国家自然科学基金、合肥物质院院长基金等项目的资助。
全文链接：https://www.nature.com/articles/s41524-024-01257-y。

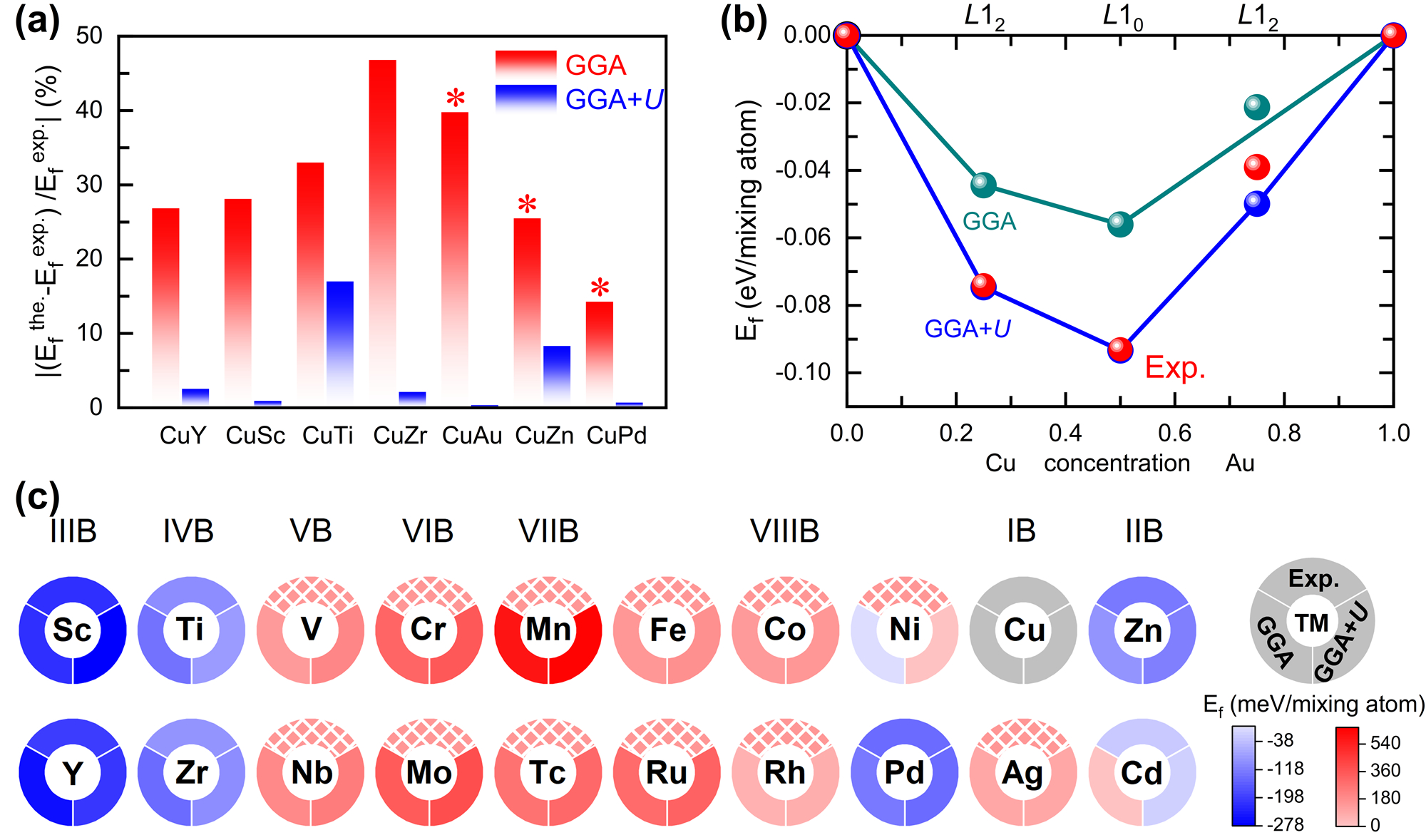

图. (a) 理论预测的形成能与实验测量值之间的差异。其中红色和蓝色条带分别表示GGA和GGA+U预测的结果；(b) 使用GGA(绿色小球与线条)和GGA+U(蓝色小球与线条)预测的Cu-Au体系的能量基态线。红色小球表示320 K温度下的实验测量值；(c) GGA和GGA+U计算的19种Cu-TM化合物的形成能。顶部被实色填充的饼图代表了实验测量的有序合金的形成能，而被网格填充的饼图则表明其相应的过渡金属无法与铜形成有序结构。
